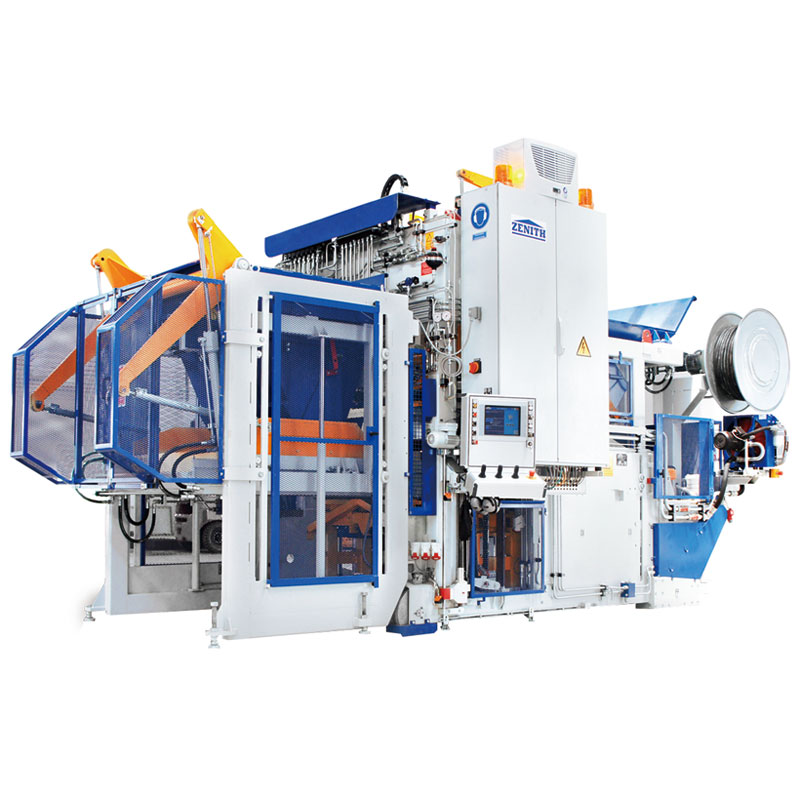

Máquina bloquera sin paletas Zenith 940SC

Como fabricante profesional, nos gustaría ofrecerle la máquina bloquera sin paletas Zenith 940SC. La versátil 940sc ofrece la más amplia gama de posibilidades de producción de todas las máquinas para fabricar bloques de hormigón y adoquines del mercado mundial. Se puede utilizar como máquina universal y como máquina dedicada para productos no estándar y se puede utilizar para completar una planta de una sola plataforma para producir productos especializados. Esta máquina está construida con los más altos requisitos de calidad y produce unidades seccionales de muy bajo costo, como adoquines con mezcla de revestimiento o bloques huecos, etc.

Principales características tecnológicas

1）El panel táctil autoexplicativo controlado por menús hace que el funcionamiento de la máquina sea muy sencillo. Los parámetros de producción para diferentes tipos de moldes y programas de producción se ingresan y guardan mediante máscaras de menú bien organizadas. Se utiliza un SPS rápido de Siemens para el procesamiento interno de señales.

2)Sistema hidráulico de alta eficiencia. La energía hidráulica utiliza alta presión de dos circuitos; Sistema hidráulico con dos bombas de pistón Milti-Star. Utiliza tecnología hidráulica proporcional para ajustar la velocidad y el trabajo de acuerdo con los diferentes productos producidos. Los movimientos hidráulicos se pueden accionar simultánea e independientemente con diferentes velocidades y presiones y todos los datos se pueden configurar en la pantalla táctil. Toda la información como tiempo, cálculo, opción, velocidad hidráulica y presión se puede configurar a través de la pantalla táctil.

3)Sistema de vibración de alta eficiencia. La mesa vibratoria está diseñada para tener cuatro niveles de producción diferentes; La parte superior de la mesa vibratoria tiene dos partes para lograr una transmisión de potencia uniforme y una compactación óptima; Placa de desgaste reemplazable para protección de las partes superiores de la mesa vibratoria: La mesa vibratoria para la aceptación de dos vibradores para lograr una fuerza centrífuga máxima de 80 kN; Para producir bloques de 50 cm de altura, el bastidor del molde está equipado con vibradores. (Se puede equipar con 2, 4, 6, 8 vibradores según la altura del bloque), los motores de vibración utilizan servomotores.

4) Sistema de alimentación de agregados. Alimentador con accionamiento hidráulico; puede ajustar el recorrido de la caja del alimentador sobre un riel de alta precisión de torsión de hormiga intercambiable según los diferentes moldes, diámetro de la rueda guía del alimentador Ø 80 mm; raspador giratorio accionado hidráulicamente (de tres partes) para una limpieza adecuada de la superficie del molde; La rejilla de distribución accionada hidráulicamente permite una distribución uniforme del hormigón en el molde; Cepillo de limpieza de altura ajustable, fijado a la pared frontal del cajón de alimentación para limpiar las zapatas del cabezal del pisón...

Datos técnicos

Tolva de material base	1.200L
Caja de alimentación de material base	2.000 litros
Tolva de pigmento	800L
Caja de alimentación de pigmentos	2.000 litros
Altura máxima de alimentación del cargador	2.800 mm
Tamaño de formación
Longitud máxima de formación	1240 mm
Ancho máximo de formación (produciendo en la mesa vibratoria)	1.000mm
Ancho máximo de formación (produciendo en el suelo)	1.240 mm
Altura del producto
Producción multicapa
Altura mínima del producto (produciendo en el palet)	50mm
Máx. altura del producto	250 mm
Altura máxima de apilamiento (altura de paleta de un producto de una capa)	640 mm
Producción de bajo nivel en el palet.
Altura máxima del producto	600 mm
Producción de bajo nivel en el piso.
Altura máxima del producto	650 mm
Producción en el suelo
Máx. altura del producto	1.000mm
Altura mínima del producto	250 mm
Peso de la máquina
Sin dispositivo de moldes y pigmentos.	11,7T
Dispositivo de pigmento	1.7T
Tamaño de la máquina
Longitud total (sin dispositivo de pigmento)	4.400 mm
Longitud total (con dispositivo de pigmento)	6.380 mm
Máx. altura total	3.700 mm
Altura total mínima (altura de transporte)	3.240 mm
Ancho total (incluido el panel de control)	2.540mm
Sistema de vibración
Máx. Fuerza excitante de la fábula de la vibración.	80KN
Mín. Fuerza de extracción de la vibración superior.	40KN
Consumo de energía
Basado en el número máximo de mesa vibratoria.	42kW

Capacidad de producción

Tipo de bloque	Dimensión (mm)	Fotos	aty/ciclo	Tiempo de ciclo	Capacidad de Producción (Por 8hs)
Bloque hueco	400*200*200		12	40 años	8.640 unidades
Adoquín rectangular	200*100*60		54	38s	817m2
Adoquín rectangular (sin facemix)	200*100*60		54	36s	864m2
Adoquines UNI	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46s	2.504 unidades
