Principales características tecnológicas
1) Modo de control manual: el funcionamiento del equipo se puede controlar mediante el modo manual mediante la operación de la válvula de control direccional. La válvula de control direccional consta de dos módulos: varilla de control de dirección y botón de instrucción integrado, con control preciso, operación conveniente y gran maniobrabilidad.
2)Modo de automatización total: La máquina bloquera también está equipada con un controlador automático especialmente utilizado para la máquina fabricadora de bloques móviles. Los operadores pueden operar fácilmente el equipo a través de una pantalla visual y dialógica en color para realizar la producción automática.
3) Control de conversión de frecuencia: El motor de este equipo adopta un sistema de control de conversión de frecuencia, que presenta un bajo consumo de energía y un funcionamiento estable. Este sistema de control tiene capacidad de control de presión precisa. La unidad de accionamiento eléctrico controlada por conversión de frecuencia puede garantizar un movimiento rápido y suave del equipo, aumentando la eficiencia y disminuyendo los costos.
4)Reemplazo rápido del molde: la máquina establece una serie de criterios de coeficiente del molde a través de este sistema. Este sistema de reemplazo de molde tiene funciones de bloqueo rápido mecánico, reemplazo rápido del molde y cabezal de manipulación, altura controlada electrónicamente del dispositivo de alimentación, etc., lo que garantiza que se puedan reemplazar varios moldes a la velocidad más rápida.
5) Desmontaje rápido de la red protectora: El resorte telescópico se instala en la red protectora con una instalación y desmontaje rápidos. Es conveniente limpiar y mantener el molde. El modo de bloqueo firme y fácil puede garantizar la máxima seguridad del operador y al mismo tiempo brindar comodidad.
Datos técnicos
Características | |
Volumen de tolva | 1.000 litros |
Altura máxima de alimentación del cargador. | 2.005L |
Longitud máxima de formación | 1.240 mm |
Ancho máximo de formación | 1.130 mm |
Altura mínima del producto | 175mm |
Máx. altura del producto | 330 mm |
Peso | |
Incluye molde y motor de vibración. | 5T |
Tamaño | |
Longitud total | 2.850 mm |
altura total | 3.000 mm |
Ancho total | 2.337 mm |
Sistema de vibración | |
Fuerza de excitación máxima de la mesa vibratoria. | 48KN |
Fuerza excitante máxima de vibración superior | 20KN |
Consumo de energía | |
Con números máximos de motor de vibración. | 16kW |

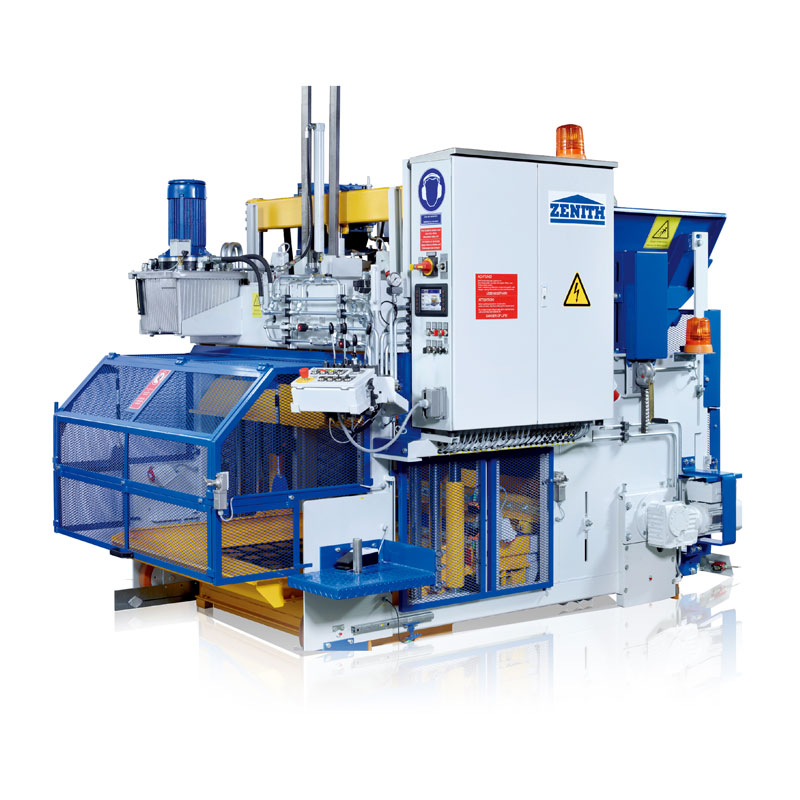

Diseño de la máquina Zenith 913
Capacidad de producción
Tipo de bloque | Dimensión (mm) | Fotos | Cantidad/Ciclo | Tiempo de ciclo | Capacidad de producción (por 8 hs) |
Bloque hueco | 400*200*200 | 12 | 35s | 9,792 piezas | |
400*150*200 | 16 | 35s | 13,165 piezas | ||
520*160*200 | 12 | 35s | 9,792 piezas | ||
Bloque sólido | 225*112,5*80 | 12 | 35s | 9,792 piezas |
